دیمر 8 آمپر 12-24 ولت DC

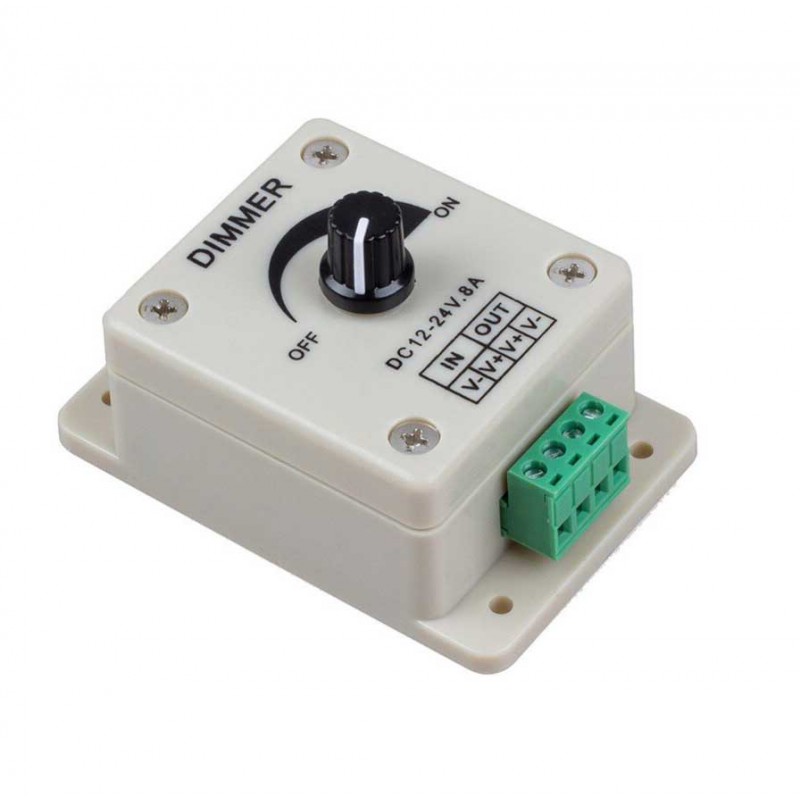

دیمر 8 آمپر 12–24 ولت DC یک کنترلر خطی ولتاژ است که برای کاهش یا افزایش شدت نور انواع نوارهای LED و همچنین کنترل سرعت موتورهای DC طراحی شده است. عملکرد آن بر پایه‌ی تغییر پهنای پالس (PWM) است که باعث کاهش تلفات توان و افزایش بازدهی می‌شود. این ماژول با ولوم چرخشی نصب‌شده روی پنل قابل تنظیم بوده و از نوع روکار (Surface Mount) است، بنابراین نصب آن در تابلوها، جعبه‌های روشنایی و پروژه‌های DIY به‌راحتی انجام می‌گیرد. ورودی تغذیه بین 12 تا 24 ولت DC و جریان خروجی حداکثر 8 آمپر بوده و توان خروجی بسته به ولتاژ ورودی بین 96 تا 192 وات تغییر می‌کند. بدنه‌ی پلاستیکی مقاوم، طراحی ساده و ترمینال پیچی چهارتایی برای ورودی و خروجی از ویژگی‌های کاربردی این مدل است.

مشخصات

• ولتاژ ورودی: DC 12V تا 24V
• جریان خروجی: حداکثر 8A
• توان خروجی: 96W در 12V و 192W در 24V
• نوع خروجی: 1 کانال (تک کاناله)
• روش کنترل: ولوم چرخشی (Knob Control)
• نوع نصب: روکار (Surface Mount)
• دمای کاری: °C -20 تا +60
• مصرف توان در حالت استندبای: کمتر از 1W

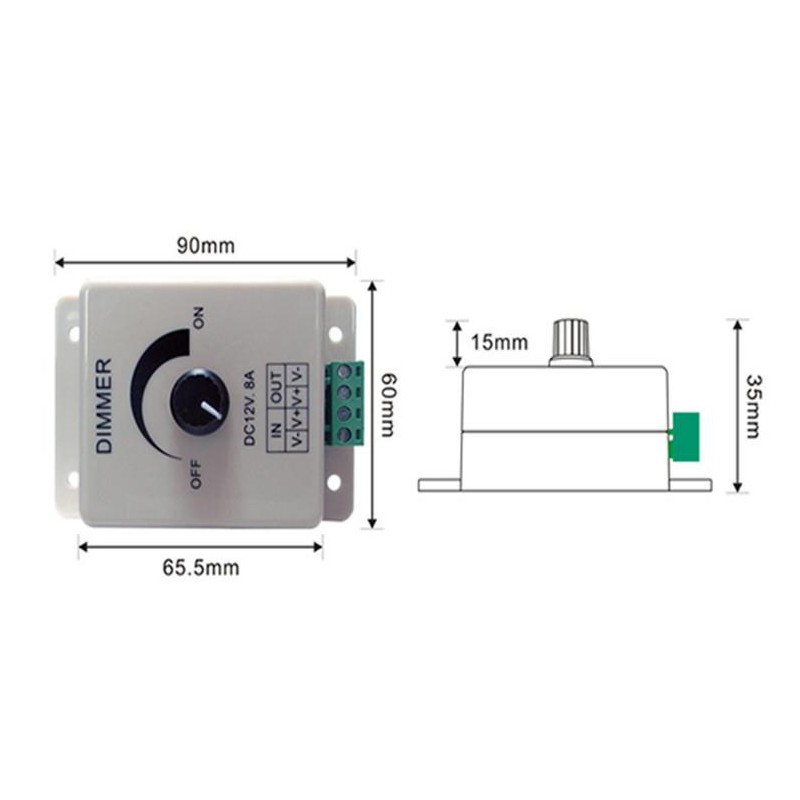

• ابعاد: 90×60×35 میلیمتر
• جنس بدنه: پلاستیک مقاوم ABS

کاربردهای رایج

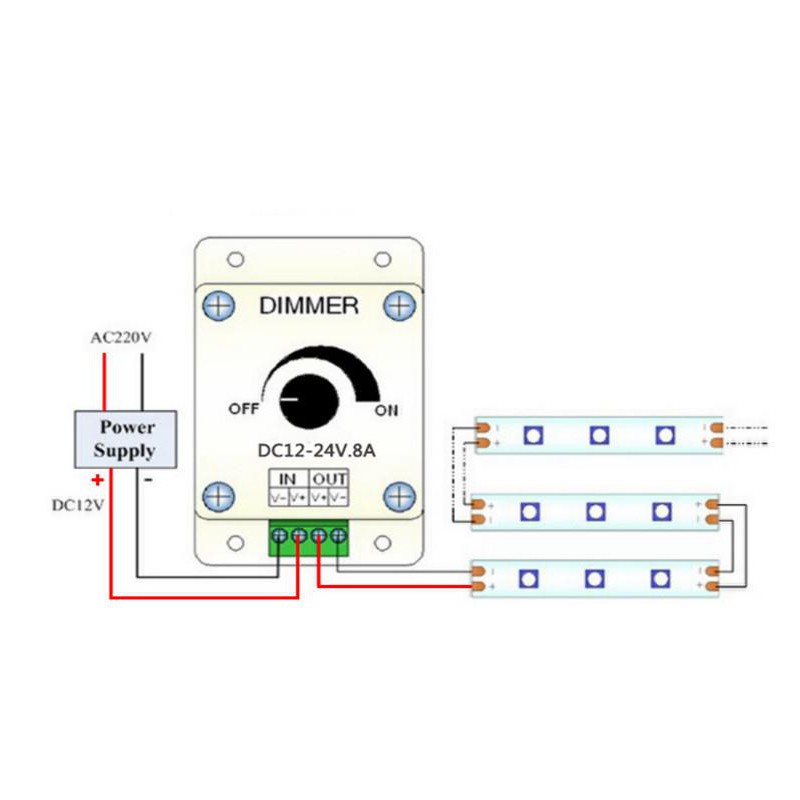

از این دیمر برای کنترل شدت نور نوارهای LED تک‌رنگ و یا تنظیم سرعت موتورهای DC در پروژه‌های روشنایی و سیستم‌های هوشمند استفاده می‌شود. همچنین در تجهیزات دکوراتیو، ماژول‌های نورپردازی، تابلوهای تبلیغاتی و مدارهای آموزشی کاربرد دارد.

• کنترل شدت نور نوار LED تک‌رنگ
• کنترل سرعت موتور DC کوچک
• تنظیم روشنایی نور مخفی سقف
• نورپردازی ویترین و دکور
• تابلوهای تبلیغاتی با LED
• سیستم‌های نورپردازی خودرو
• پروژه‌های DIY و آموزشی

Introduction

Dimmer is a controller that can adjust brightness infinitely, its control mode is knob-operated control, you could adjust light to the approriate lighting brightness in accordance with your actual need.

Specification

 Working temperature: -20—60℃

 Supply voltage: DC 12-24V

 Output: 1 channel

 Extemal dimension: 89(L) * 59(W) * 35(H) mm

 Packing size: 95(L) * 65(W) * 64(H) mm

 Static power consumption: <1w

 Output current: 8A

 Power output: 96-192W
