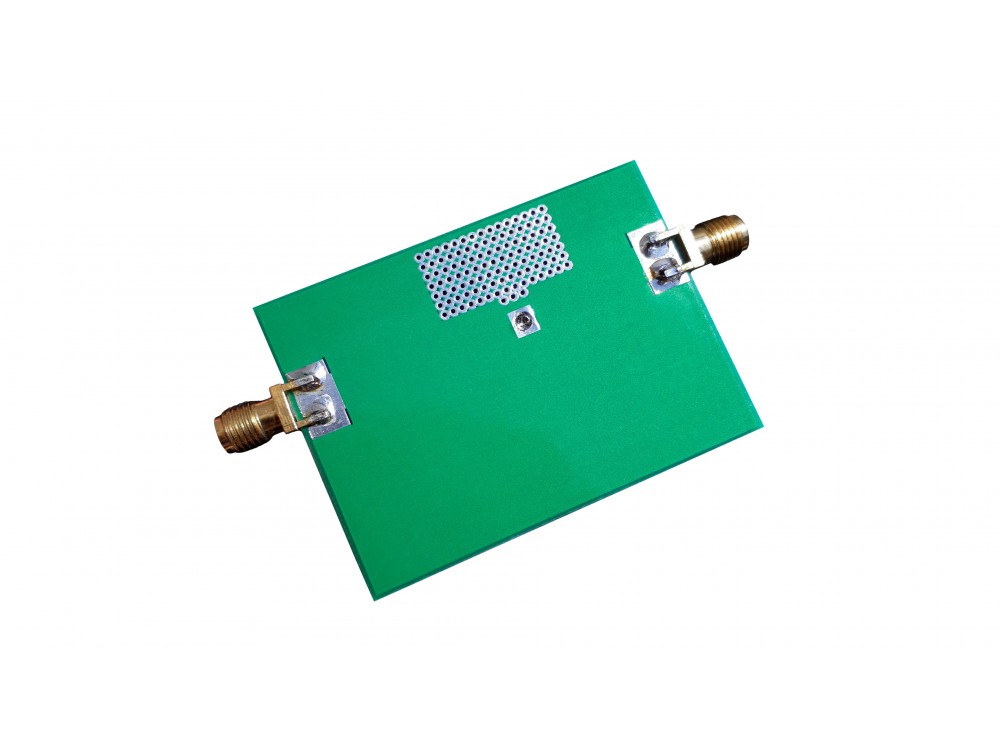

ماژول تقویت کننده RF با توان 1.3 وات برای فرکانس 433MHz

معرفی
ماژول های تقویت کننده H.BOOSTER جز ماژول های تقویت کننده رادیویی می باشند که در توان های بالا تولید می شوند. توان بالای خروجی در این ماژول باعث شده است شما بتوانید از آنها برای افزایش برد فرستنده های خود در مواقعی که نیاز به برد بیشترین دارید استفاده کنید. ماژول های ارتباط بیسیم موجود در بازار اکثرا دارای برد های پایینی می باشند که در انجام بسیاری از پروژه ها مشکلاتی را به وجود می آورند و وجود تقویت کننده های رادیویی در این بین بسیار کارآمد و موثر خواهد بود. تراشه rf2126 یک تقویت کننده خطی پر قدرت با گین 12dB و ساخت شرکت RF Micro Device می باشد که حداکثر توان خروجی آن برابر 1.3W معادل +31dBm می باشد و این ماژول از این تراشه قدرتمند استفاده می کند.

کاربردها
ارسال داده بین دو نقطه با فاصله زیاد
ساخت فرستنده های برد بالا
کنترل ربات ها به ویژه ربات های پرنده در فواصل طولانی تر
افزایش برد ماژول های دیتا از قبیل :
ماژول فرستنده HMT ، ماژول وایرلس 12-HC ، ماژول فرستنده SYN115 ، ماژول وایرلس سریال
38 SI4438-GT ، ترنسیور وایرلس XL1278 ، ماژول فرستنده و گیرنده بی سیم TRP-HM ، ماژول
فرستنده RF 433-DXASK و تمام فرستنده هایی که با فرکانس 433 مگاهرتز کار می کنند.

مشخصات
بازه گسترده ولتاژی 3 تا 6 ولت برای راه اندازی
جریان مصرف پایین حداکثر 082 میلی آمپر
گین 12dB
توان خروجی بالای 1.3W
پارامترهای ورودی و خروجی:
این ماژول از 3 بخش ؛ تغدیه ، ورودی سیگنال و خروجی سیگنال تشکیل شده است.
ولتاژ تغدیه 3 تا 6 ولت DC می باشد.
حداکثر جریان قابل تحمل ماژول 450mA می باشد.
حداکثر توان سیگنال ورودی این ماژول +20dBm می باشد.
حداکثر توان سیگنال خروجی این ماژول +31dBm می باشد.
*رابطه بین ولتاژ تغذیه و توان خروجی در ادامه توضیح داده خواهد شد و همچنین در دیتاشیت درج شده است.
