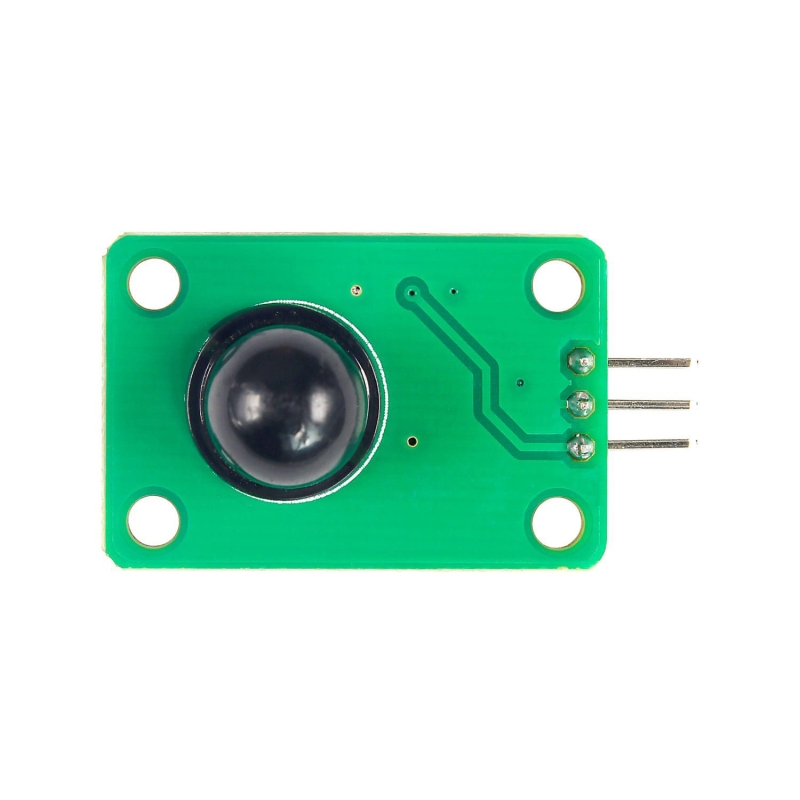

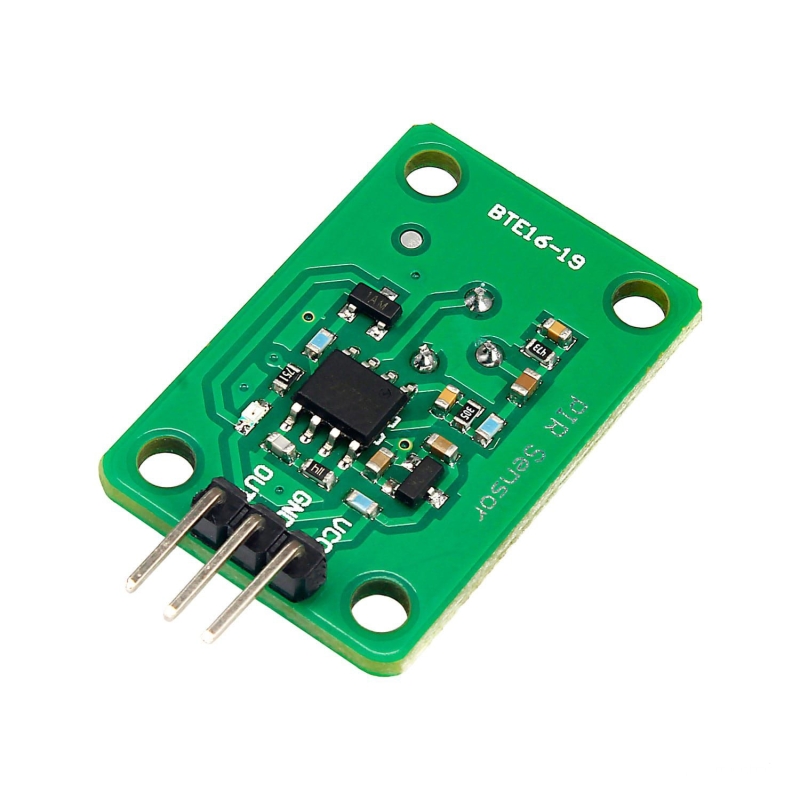

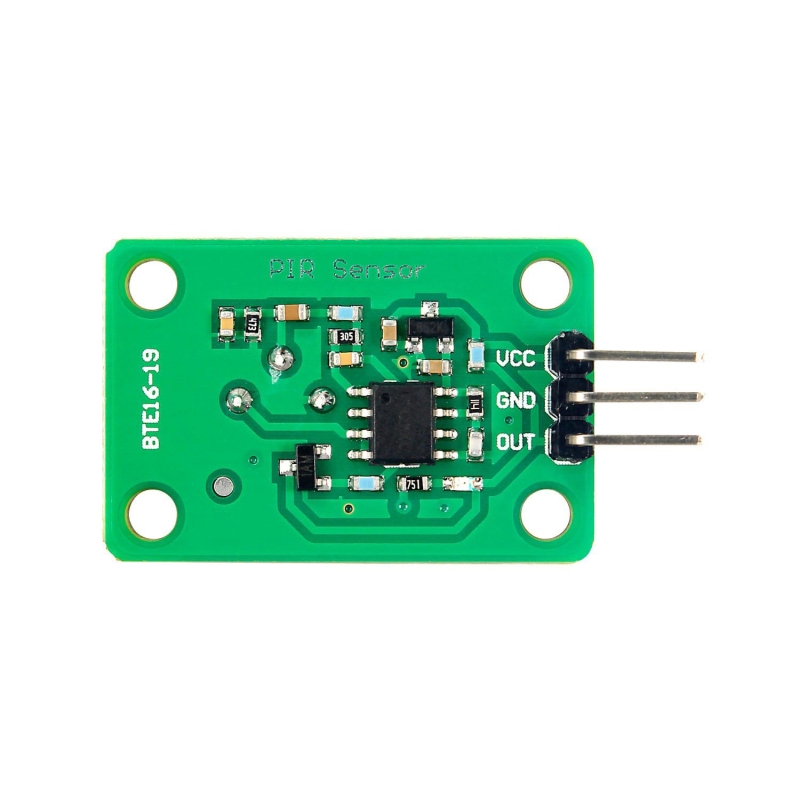

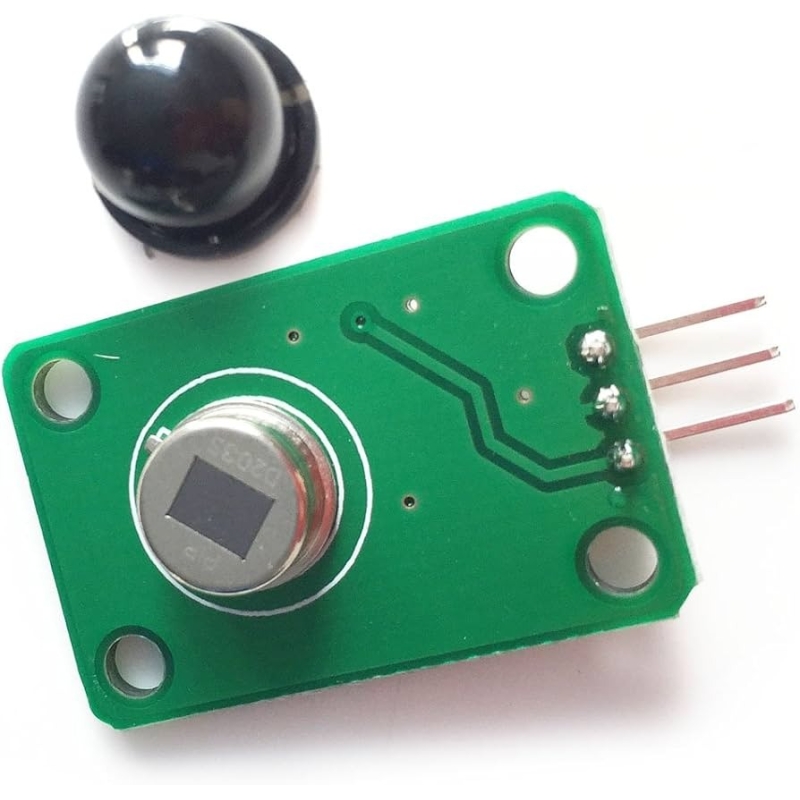

ماژول سنسور تشخیص حرکت D203S PIR

ماژول سنسور تشخیص حرکت D203S PIR یکی از سنسورهای پیشرفته حساس به مادون قرمز است که برای شناسایی حرکات بدن انسان طراحی شده است. این سنسور با استفاده از فناوری مادون قرمز غیرفعال (PIR)، حرکت انسان را به‌صورت دقیق شناسایی کرده و می‌تواند در پروژه‌های امنیتی، اتوماسیون و کاربردهای مشابه بسیار موثر باشد. این ماژول با زاویه دید 120 درجه و برد تشخیص تا 5 متر، پوشش مناسبی برای نیازهای مختلف ارائه می‌دهد.

مشخصات

ولتاژ کاری: 3 تا 6 ولت
زاویه دید: 120 درجه
برد تشخیص حرکت: 5 متر
پاسخ طیفی: 5 تا 14 میکرومتر
نسبت انتقال‌دهی: ≥75٪
خروجی سیگنال [Vp-p]: ≥3500 میلی‌ولت
حساسیت: ≥3300 ولت بر وات
قابلیت تشخیص (D):* ≥1.4 ×10⁸ cmHz¹/₂/W
نویز [Vp-p]: <70 میلی‌ولت
تعادل خروجی: <10٪
ابعاد: 20*30 میلی‌متر
دمای عملیاتی : 30- تا 70+ درجه سانتی‌گراد

کاربردها

سیستم های امنیتی و ساخت دزدگیر
روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و … به وصورت هوشمند و بر اساس تشخیص حرکت
کنترل و اتوماسیون صنعتی
سیستم ها هشدار
درب های اتوماتیک
نور پردازی هوشمند

The D203S PIR motion sensor module is an advanced infrared sensor designed to detect human body movements. Using passive infrared (PIR) technology, this sensor accurately detects human movement and can be very effective in security, automation and similar applications. With a viewing angle of 120 degrees and a detection range of up to 5 meters, this module provides suitable coverage for various needs.

Specifications

Operating voltage: 3 to 6 V
Viewing angle: 120 degrees
Motion detection range: 5 meters
Spectral response: 5 to 14 μm
Transmission ratio: ≥75%
Signal output [Vp-p]: ≥3500 mV
Sensitivity: ≥3300 V/W
Detection capability (D):* ≥1.4 ×10⁸ cmHz¹/₂/W
Noise [Vp-p]: <70 mV
Output balance: <10%
Dimensions: 20*30 mm
Operating temperature: -30 to +70 °C
