ماژول شبکه ENC28J60

ماژول شبکه ENC28J60 یک ماژول کوچک و کارآمد است که با استفاده از آی‌سی کنترلر اترنت ENC28J60 امکان ارتباط شبکه را از طریق رابط SPI فراهم می‌کند. این ماژول با سرعت 10Mbps ارتباط شبکه را برقرار کرده و مناسب برای بردهای میکروکنترلری مانند آردوینو، AVR، PIC، LPC و STM32 است. این ماژول از پروتکل‌های استاندارد شبکه پشتیبانی می‌کند و برای ایجاد ارتباطات تحت شبکه در پروژه‌های مختلف مناسب است.

مشخصات

ولتاژ کاری: 3.3 ولت (محدوده 3.1 تا 3.6 ولت)

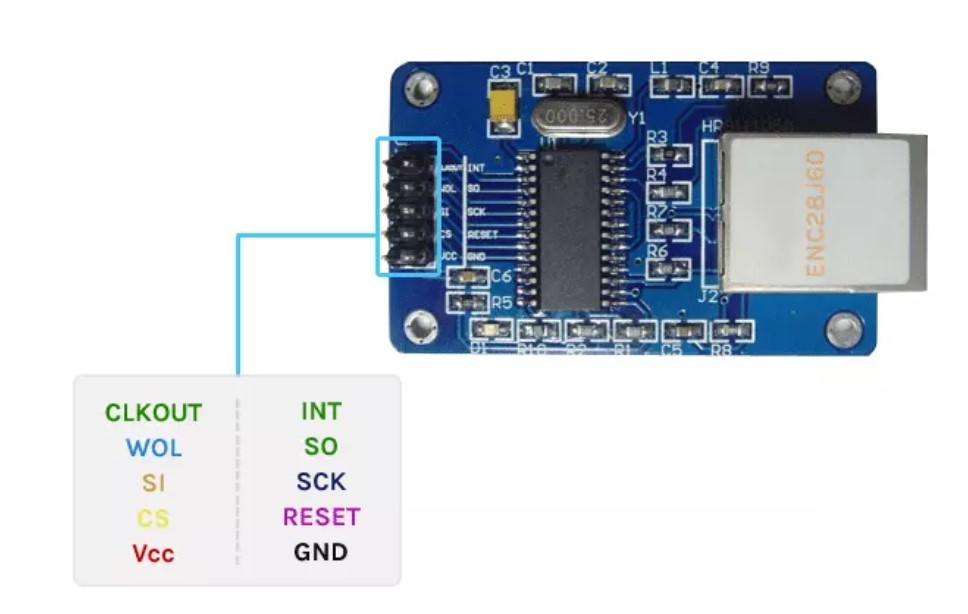

پروتکل ارتباطی: SPI
سرعت ارتباط با شبکه: 10Mbps
کنترلر اترنت: ENC28J60
سازگاری کامل با استاندارد IEEE 802.3
دارای حافظه داخلی 8 کیلوبایتی برای ارسال و دریافت بسته‌های داده
پشتیبانی از تشخیص و تصحیح خودکار قطبیت
قابلیت کار در حالت‌های Full-Duplex و Half-Duplex
دارای درگاه Ethernet نوع RJ-45 با فیلتر داخلی برای ارتباط پایدارتر
کریستال نوسان‌ساز 25MHz
ورودی‌های 5 ولت مقاوم

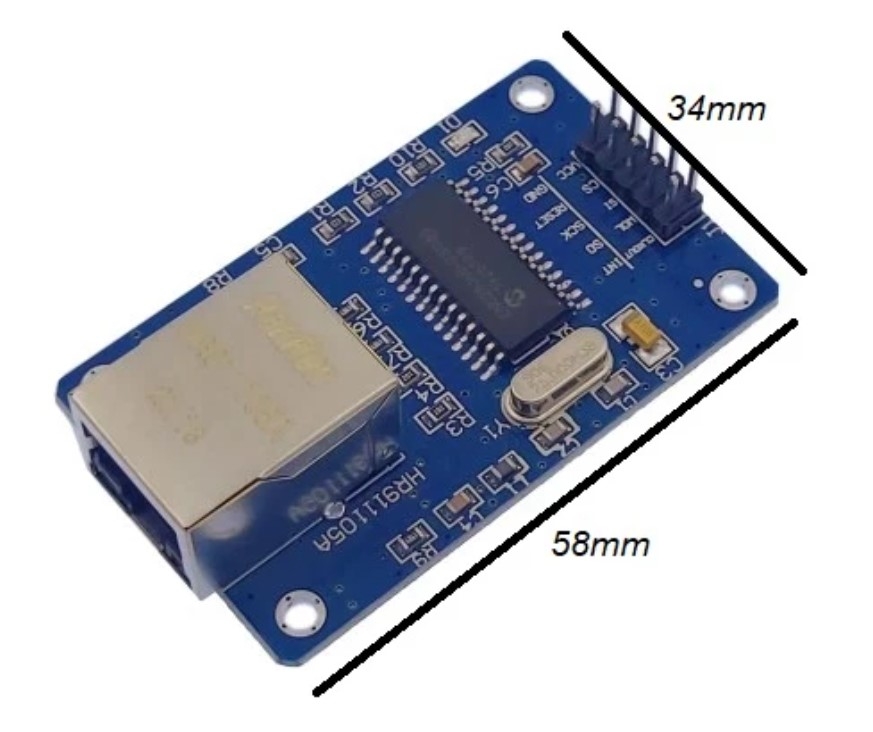

ابعاد: 50×32 میلی‌متر
محدوده دمای عملیاتی: -40 تا +85 درجه سانتی‌گراد (صنعتی)، 0 تا +70 درجه سانتی‌گراد (تجاری – فقط مدل SSOP)

کاربردها

مانیتورینگ تجهیزات پزشکی و آزمایشگاهی
ایجاد وب‌سرورهای اینترنتی برای کنترل دستگاه‌ها
کنترل و مدیریت سیستم‌های برقی و الکترونیکی از طریق اینترنت
شبکه‌سازی سنسورهای صنعتی و خانگی
اتصال میکروکنترلرها در فواصل طولانی از طریق شبکه اترنت

Introduction

Microchip’s ENC28J60 is a 28-pin, 10BASE-T stand alone Ethernet Controller with on board MAC & PHY, 8 Kbytes of Buffer RAM and an SPI serial interface. With a small foot print package size the ENC28J60 minimizes complexity, board space and cost. Target applications include VoIP, Industrial Automation, Building Automation, Home Control, Security and Instrumentation. General: – IEEE 802.3 compatible Ethernet Controller – Integrated MAC and 10BASE-T PHY – 8 Kbyte Transmit/Receive Packet Dual Port Buffer SRAM – Programmable Automatic Retransmit on Collision – Programmable Padding and CRC Generation – Programmable Automatic Rejection of Erroneous Packets Buffer: – Configurable transmit/receive buffer size – Hardware managed circular receive FIFO – Byte-wide random and sequential access – Internal DMA for fast memory copying – Hardware assisted IP checksum calculation PHY: – Wave shaping output filter – Loopback mode MAC: – Support for Unicast, Multicast and Broadcast packets – Programmable pattern matching of up to 64 bytes within packet at user defined offset – Programmable wake-up on multiple packet formats, including Magic Packet®, Unicast, Multicast, Broadcast, specific packet match or any packet Packaging: – SOIC – SPDIP – SSOP – QFN (6×6 mm)

Specification

• Six Interrupt Sources and One Interrupt Output Pin
• 25 MHz Clock Input Requirement
• Clock Out Pin with Programmable Prescaler
• Operating Voltage of 3.1V to 3.6V (3.3V typical)
• 5V Tolerant Inputs
• Temperature Range: -40°C to +85°C Industrial, 0°C to +70°C Commercial (SSOP only)
• 28-Pin SPDIP, SSOP, SOIC, QFN Packages
