ولوم دوبل 5K اهم استاندارد

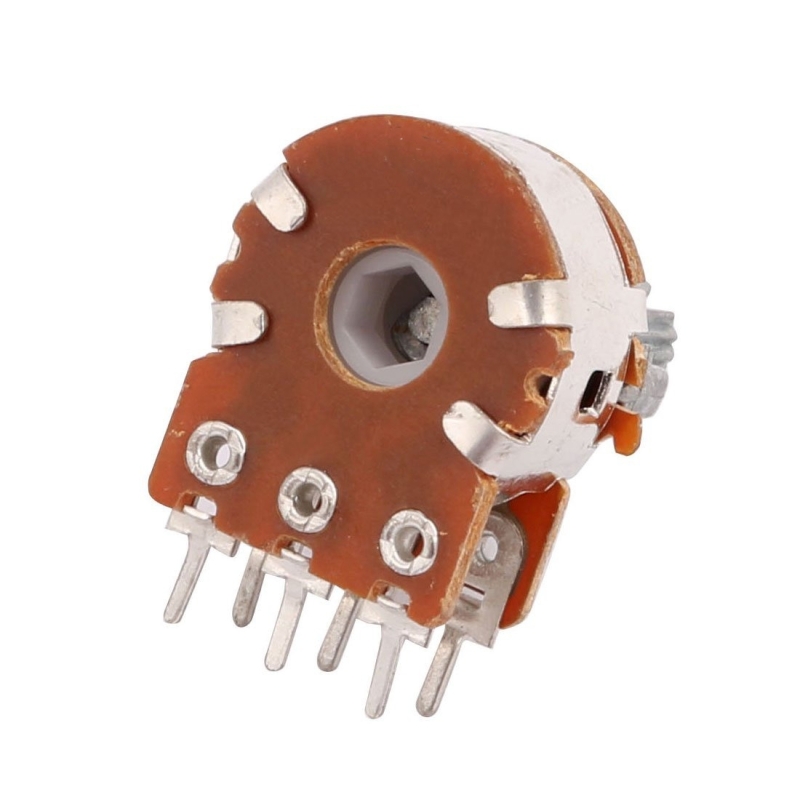

ولوم دوبل 5K اهم استاندارد یک پتانسیومتر دوکاناله هم‌محور است که شامل دو مسیر مقاومتی مستقل با مقدار 5KΩ در یک بدنه مشترک می‌باشد. هر کانال دارای سه پایه مجزا بوده و با چرخش یک محور واحد، مقدار مقاومت هر دو بخش به‌صورت همزمان تغییر می‌کند. این ساختار باعث می‌شود دو مسیر سیگنال به‌صورت دقیق و هماهنگ تنظیم شوند و اختلاف بین کانال‌ها به حداقل برسد.

مقدار 5KΩ در طراحی مدارهای آنالوگ به‌عنوان یک مقدار کم تا متوسط شناخته می‌شود که امکان کنترل دقیق جریان و ولتاژ را بدون ایجاد بارگذاری شدید فراهم می‌کند. این ویژگی در مدارهای صوتی استریو، کنترل گین دو کاناله، تنظیم ولتاژ مرجع و بردهای کنترلی آنالوگ اهمیت دارد. ساختار پنلی همراه با مهره و واشر فلزی نصب ایمن روی بدنه دستگاه را تضمین می‌کند و حرکت یکنواخت محور، تنظیم نرم و همزمان هر دو کانال را فراهم می‌سازد. این مدل در پروژه‌های آموزشی، تجهیزات صوتی و تعمیرات دستگاه‌های دو کاناله کاربرد گسترده‌ای دارد.

مشخصات

• مقدار مقاومت هر کانال: 5KΩ
• نوع مقاومت: خطی Linear (B5K Dual)
• توان نامی هر کانال: 0.25W
• تعداد پایه: 6
• تعداد کانال: 2
• نوع نصب: پنلی Through Hole
• جنس مسیر مقاومتی: کربنی
• تلورانس مقاومت: ±20%
• حداکثر ولتاژ کاری: 250V

کاربردهای رایج

این ولوم برای مدارهایی مناسب است که نیاز به تنظیم همزمان دو مسیر سیگنال با امپدانس پایین تا متوسط دارند و هماهنگی دقیق بین کانال‌ها اهمیت دارد. مقدار 5KΩ در بسیاری از طراحی‌های آنالوگ انتخابی متعادل برای کنترل استریو و گین دو کاناله محسوب می‌شود.

• تنظیم حجم صدای استریو در آمپلی‌فایرها
• کنترل گین دو کانال تقویت‌کننده
• مدارهای میکسر صوتی دو کاناله
• تنظیم سطح سیگنال چپ و راست در تجهیزات صوتی
• تنظیم همزمان دو ولتاژ مرجع در مدارهای کنترلی
• بردهای آنالوگ دو مسیره با امپدانس پایین
• پروژه‌های آموزشی الکترونیک
• تعمیر و جایگزینی ولوم دوبل دستگاه‌ها
• تجهیزات آزمایشگاهی دارای دو ورودی مشابه
• کنترل همزمان دو پارامتر آنالوگ در سیستم‌های صنعتی سبک
